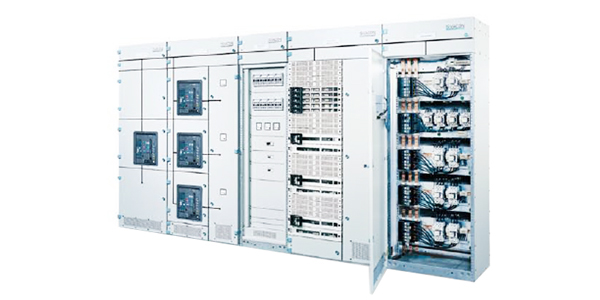

SIVACON 8PT低壓成套開關設備是一種由西門子公司新設計的新型的低壓開關柜，它具有斷路器技術、固定安裝式技術、抽出式技術及插入式技術設計。西門子通過與本地優質的、高水準的低壓開關柜生產廠合作，使他們成為生產SIVACON 8PT的“技術合作伙伴”，使得多用途的、通過型式試驗的SIVACON低壓開關柜完完全全地來到了您的身邊。
SIVACON低壓開關柜具有用于建筑行業和工業技術領域的標準型結構。SIVACON是根據全球市場需要而開發的低壓開關柜，也就是說，它一方面要考慮到所謂一手包辦的標準型解決方案的各項要求，另一方面，它又兼顧到當地生產以及由此給財務和生產運行帶來的利益。
SIVACON是向全球各地推廣的開關柜，它可應用在額定電流范圍為0至7400A的各種容量等級的層面上。
|
一般數據 |
||
|
應用場合 |
配電 |
|
|
電動機控制 |
||
|
參照標準 |
IEC 60439-1 |
|
|
IEC 60529 |
||
|
IEC 61641 |
||
|
氣候耐受力
|
濕熱耐受能力 |
IEC 60068-2-30 |
|
干熱耐受能力 |
IEC 60068-2-2 |
|
|
低溫耐受能力 |
IEC 60068-2-1 |
|
|
鹽霧耐受能力 |
IEC 60068-2-11 |
|
|
安裝地點 |
室內 |
|
|
電磁兼容性 (EMC) |
2 類 |
|
|
機械數據 |
||
|
電纜進出 |
頂部/底部 |
|
|
接線方式 |
前面/后面 |
|
|
防護等級 |
IP30～54 |
|
|
隔離形式 |
2b/3b/4a/4b |
|
|
結構形式 |
FCB/OFF/PFC/OFPD/CCS/OFPM |
|
|
尺寸 (mm) |
高度 |
2200 |
|
寬度 |
400/600/800/1000/1200 |
|
|
深度 |
600/800/1000/1200 |
|
|
每臺平均重量 |
600 kg |
|
|
外殼 |
環氧樹脂粉末噴涂> 50 |
|
|
框架 |
鍍鋅 |
|
|
電器數據 |
||
|
額定絕緣電壓 (Ui) |
1000 V |
|
|
額定工作電壓 (Ue) |
400/690V AC |
|
|
額定頻率 (F) |
50/60 Hz |
|
|
額定脈沖電壓 (Uimp) |
12 kV |
|
|
額定輔助電路電壓 |
230 V AC max |
|
|
過壓等級 |
IV |
|
|
污染等級 |
3 |
|
|
水平母線額定值 |
≤7400A |
|
|
垂直母線額定值 |
≤2800A |
|
|
水平母線 |
額定短時耐受電流 (Icw/1s) |
30/50/85/100 kA |
|
額定峰值耐受電流 (Ipk) |
63/105/187/220 kA |
|
|
垂直母線 |
額定短時耐受電流 (Icw/1s) |
30/50/85 kA |
|
額定峰值耐受電流 (Ipk) |
63/105/178 kA |
|
|
內燃弧人身保護 IEC 61641 |
85 kA 0,3 s |
|
|
接地系統 |
TT-IT-TNS-TNC |
|
|
進出線開關范圍 |
0-6300 A |
|
|
電動機容量范圍 |
0-250 kW |
|
