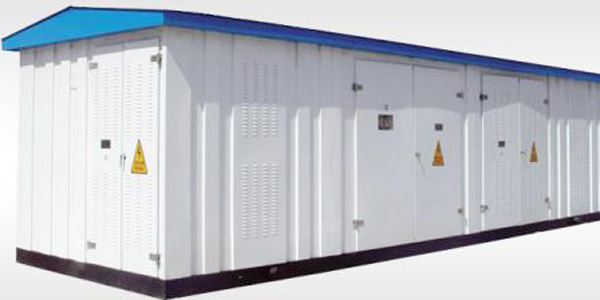

YB系列預裝式箱式變電站（以下簡稱箱變）是將高壓配電裝置、電力變壓器、低壓配電裝置組合在一個箱體內的緊湊型成套配電裝置，該箱變主要用于三相交流額定頻率為50Hz、額定電壓為7.2 /0.4kV、額定容量為1600kVA以下的城市電網改造、居民住宅小區、高層建筑、賓館、商場、工礦、機場、鐵路、油田、碼頭、高速公路以及臨時性用電設施等戶內外場所使用，作為環網或終端型供電，是替代原有建筑配電室和柱上變壓器的一種新型配電裝置。
產品符合GB/T17467 ，DL/T537 ，DL/T537等標準的要求。
|
項 目 |
單位 |
高壓側 |
電力變壓器 |
低壓側 |
||
|
額定電壓 |
kV |
3.6 |
3/0.4 |
0.4 |
||
|
7.2 |
6/0.4 |
|||||
|
12 |
10/0.4 |
|||||
|
額定電流 |
A |
≤630 |
|
≤2500 |
||
|
額定頻率 |
Hz |
50（60） |
||||
|
額定容量 |
kVA |
|
50～1600 |
|
||
|
額定短時耐受電流（3S） |
kA |
20 |
|
10~50 |
||
|
額定峰值耐受電流 |
kA |
50 |
|
|
||
|
額定短路關合電流（峰值） |
kA |
50 |
|
|
||
|
10kV 額定 絕緣水平 |
1min工頻耐受電壓（有效值） |
kV |
42 |
干式28 |
油浸35 |
2.5 |
|
雷電沖擊耐受電壓（峰值） |
kV |
75 |
75 |
8 |
||
|
防護等級 |
|
IP43 |
||||
|
噪音 |
dB |
|
干式≤55、油浸≤65 |
|||
